TITAN Atrato 超聲波流量計規範 Specification of TITAN Atrato Ultrasonic Flow Meter

2016-01-05

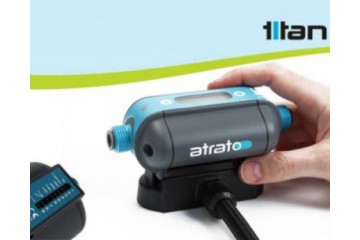

TITAN Atrato 超聲波流量計規範 Specification of TITAN Atrato Ultrasonic Flow Meter TITAN Atrato 超聲波流量計 – 結構標準材料 •本體和管子 – PVDF/St St •O 環密封墊 – Viton •訊號輸出 – Pulse •連接頭s – 3/8” John Guest型快速接頭 TITAN Atrato 超聲波流量 – 連接口徑 •½” BSP male Peek, or ½” NPT or BSP 316 stainless steel, 3/8” John Guest push-in TITAN Atrato 超聲波流量– 特色 •非侵入性 •高可靠度 •可選購材料 •誤差值 ±1.0% of reading •流體溫度的範圍: •整體外殼電子元件的溫度 -10 to 60°c •感測器的溫度(使用遠端控制) -10 to 110°c •使用遠端控制的溫度 -10 to 60°c •儲存溫度 -10 to 110°c •沒有活動元件 •可靠度 ±0.1% •3種流量範圍 •脈波訊號輸出 •USB介面 •最大壓力 10 Bar(g) •標準密封墊材質 Viton •可選購連接頭 •輸入電壓 8-24V DC •最大溫度 70°C Max •流量開關 / 4-20Ma •可選購瞬間量和累積量 •節流範圍 250:1 •非金屬材質 •標準壓力為10 Bar(g) 可選購壓力30 Bar(g)含有不銹鋼接頭

TITAN Atrato超聲波流量計：數據資料 Atrato Ultrasonic Flow Meters: DATA

2016-01-05

TITAN Atrato超聲波流量計：數據資料 TITAN Atrato超聲波流量計系列採用專利技術，使TITAN Atrato超聲波流量計能操作在很寬的流量範圍而且在整個流量範圍具有出色的準確度。該TITAN Atrato超聲波流量計是一個真正的管線內的流量計具有直接流動路徑。TITAN Atrato超聲波流量計的外殼是非常堅固和緊密，內置的USB連接口完全連通與連接電腦提供套裝軟體使用。它的信號處理系統允許的測量流量在整個雷諾數範圍同時允許粘性和非粘性的產品計量準確。信號鑑別將識別異常流量，忽略或回報是根據操作的需求。 TITAN Atrato超聲波流量計該TITAN Atrato超聲波流量計是精確到整個250:1的節流範圍優於±1.0％以上和重複誤差精度小於±0.1％。頻率輸出和K因子可以調整縮小或放大，以適應全流量的要求，因此增加TITAN Atrato超聲波流量計解析度以符合預期所需的流量。測量系統這個飛行測量系統測量上游和下游的飛行時間和一半的差的時間是流體的速度。我們的專利系統測量這些時間差，以優於200百萬分之一秒提供這卓越TITAN Atrato超聲波流量計性能精度。由於是已知管子幾何形狀，脈衝輸出結果是精確的傳遞。進一步提高這種性能是藉由一般初級噪音比是1000：1，有時高達3000：1。電腦連接介面 USB連接允許使用者在筆記本電腦直接監視瞬間流量和累積量以及改變某些操作參數，如脈衝的解析度和流量單位。如果瞬間流量和累積量或可以直接登入類比電路板來編程設定和操作。在日後數據記錄和將可能成為操作統計參考。傳統 TITAN Atrato超聲波流量計發展開始於2001年，TITAN 決定發展世界上最好的非侵入性的小口徑超聲波流量計為一項長期策略計劃的一部分。其中一個最重要的流體工程機構（克蘭菲爾德技術學院）的委託TITAN 獨自開發此設備和從那時起連續的參與這個計劃。TITAN有2個授予專利授權和2個以上的應用會在不久的將來進行全球獨家技術權利。

EXAIR 標準氣刀的工作原理 How The Standard Air Knife Works

2016-01-05

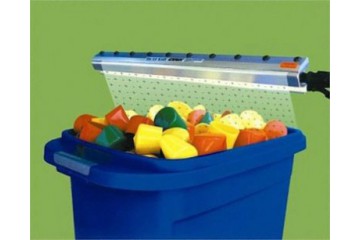

EXAIR 標準氣刀的工作原理 How The Standard Air Knife Works 什麼是EXAIR 標準氣刀？ EXAIR 標準風刀安靜，節能效能的方式來清潔，乾燥或冷卻元件，纖維網物或輸送機。EXAIR 標準氣刀利用柯達效應（附壁高速流體），以建立在其周圍空氣中的運動。使用少量的壓縮空氣作為動力源，標準氣刀拉出大體積的周圍空氣，以產生一個高流量，高空氣流速來吹排製程。為什麼使用EXAIR 標準氣刀？ EXAIR 標準風刀實現放大比率是30:1（夾帶空氣與壓縮空氣比），它與管子上鑽孔或開槽管道相比為1:3。當更換這些“自製”吹排設備，節約能源約達40％至90％的壓縮空氣。回收成本期限量測約為常常在幾週，而不是幾個月或幾年。EXAIR 標準氣刀排出的壓縮空氣而逐步引入夾帶的空氣排出的壓縮空氣逐步引入夾帶通過周圍的空氣，大幅降低“風切”的問題。噪音值通常是減少了一半。高速度，高氣流的氣簾降低噪音值和壓縮空氣量。鑽孔的管或開放抽射器合標準風刀相比之下，提供最低的空氣放大比率。它還產生不可接受壓縮空氣對靜止空氣的風切力所產生的高噪音值。 EXAIR 標準氣刀的工作原理 How it works: 壓縮空氣通過標準風刀增壓室入口（1）。EXAIR 標準風刀整個的長度通過一個薄薄節流噴嘴（2）。該主要氣流附著在柯恩達空氣分布（3），它轉成90°氣流並朝下往物件表面進行吹排。主要氣流立即開始誘導夾帶周圍空氣（4），在離物件的距離6“（152mm），其放大氣流比值是30:1。

EXAIR 超級風刀的工作原理 How The Super Air Knife Works

2016-01-05

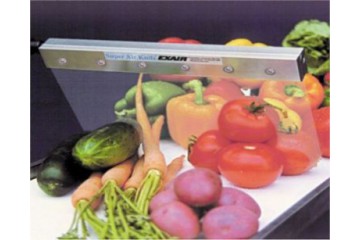

EXAIR 超級風刀的工作原理 How The Super Air Knife Works EXAIR 超級風刀就是安靜、高效率方法來清潔、乾燥或冷卻元件、製程及輸送過程。超級風刀(超級氣刀)利用科達效應( Coada Effect )，利用高速流體的吸附力來誘導外界空氣產生空氣流動。僅僅利用少量的壓縮空氣當做動力，超級風刀推擠外界大量空氣，產生大流量、高速的空氣簾來當做吹放之用。 EXAIR 超級風刀的放大比例為 40 : 1 (誘導空氣量及壓縮空氣量)，取代自製鑽孔及槽溝的管，可節省壓縮空氣比例為63 %之多，噪音值基本上可降低10d BA或更多。 EXAIR 超級風刀的工作原理 How it works: 壓縮空氣通過EXAIR 超級氣刀的增壓室的入口（1）。這氣流直接進入一精確開槽孔，。主要氣流停留在開槽噴嘴（2），氣流遵循一個平滑表面並直接吹出完美的直線，。超級氣刀的整個長度產生均勻氣簾氣流。最小的速度損失和最大的吹排推力，並主要氣流誘導的周圍空氣（3）形成最小的速度損失和最大的吹排推力的氣流，其氣流與壓縮空氣耗氣量比值是40比：1。其結果是層流中的已知氣簾，它具有最小的風切阻和高吹排推力。

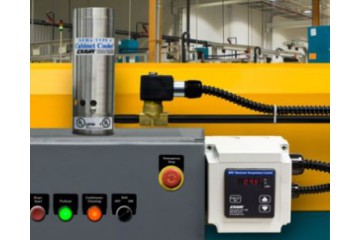

EXAIR 控制盤冷卻器的工作原理 How The Cabinet Cooler Works

2016-01-05

EXAIR 控制盤冷卻器的工作原理 How The Cabinet Cooler Works EXAIR 控制盤冷卻器(動力盤冷卻器)是低成本、可信度高來冷卻和使控制盤內的電子元件保持乾淨，控制盤冷卻器結合渦流管及壓縮空氣來製造冷空氣，不需更換零件，冷卻器可在數分鐘安裝在標準控制盤上。 EXAIR 控制盤冷卻器使用渦流管來產生冷空氣，渦流管將壓縮空氣的供應源分成兩種氣流，一種氣流為冷空氣，另一種為熱空氣，這兩種氣流做熱交換，並從渦流管的一端產生冷空氣，經由撓性軟管排出，熱空氣則由另一端排出。 EXAIR 控制盤冷卻器的工作原理 How it works: 壓縮空氣進入渦流管驅動控制盤冷卻器和轉換成兩個氣流，一個熱氣流，一個冷氣流。（關於渦流管操作的詳細信息時，請參閱渦流管產品。）渦流管的熱空氣是經過消音器和渦流管熱氣端排出。該冷空氣經冷空氣分布套件排入控制盤內。控制盤內的熱空氣與冷空氣做熱對流循環而熱空氣緩緩上升經由控制盤內的微正氣流排出大氣，因此，控制盤的冷卻是乾淨冷空氣進行吹排。外界空氣是不會進入控制盤內。

EXAIR 空氣擦拭器是的工作原理 How The Air Wipe Works

2016-01-05

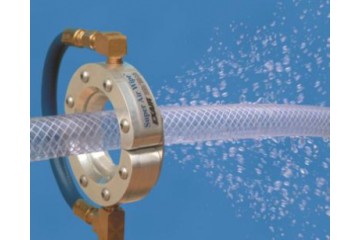

EXAIR 空氣擦拭器是的工作原理 How The Air Wipe Works EXAIR 超級空氣擦拭器(環型風刀)，對於圓柱,圓型及抽拉表面吹排,冷卻及清潔, 唯一的方法使用環型空氣噴嘴, 高的壓縮空氣及噪音值,沿著環形氣流是不均勻,造成製程上不良結果。 EXAIR 超級空氣擦拭器提供一高流量,高速氣流從360°內緣排出均勻氣流。氣流經過它把它本身附在物件移動有效地擦拭, 清理或吹乾表面。速度能被"急風"變化"微風"。其空氣消耗和噪音是非常低的。 EXAIR 空氣擦拭器的工作原理 How it works: 壓縮空氣（1）通過EXAIR 空氣擦士氣的空氣入口並進入的環形腔室（2）。然後它通過一個小型環噴嘴（3）以高速節流噴出。這主要氣流附著到柯恩達空氣分布（4），它直接引導EXAIR 空氣擦拭器的氣流到環形的表面往下噴出。低壓區是在中心（5）誘導周圍的空氣產生高流量的氣流形成主要氣流。氣流離開EXAIR 空氣擦拭器，它產生了一個圓錐形的360°環形空氣，這氣流本身會依附著材料運行通過（6），以高速度氣流均勻地擦拭整個所述材料的表面。

EXAIR 空氣放大器的工作原理 How Air Amplifiers Work

2016-01-05

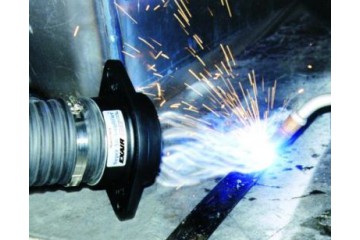

EXAIR 空氣放大器的工作原理 How Air Amplifiers Work 壓縮空氣流入並通過EXAIR空氣放大器的空氣入口（1）進入的環形腔室（2）。它然後通過一個小環形噴嘴（3）以高速節流噴出。這主要氣流附著到柯恩達空氣分布（4），它直接引導朝向出口。低壓區是在中心產生（5），誘導周圍空氣形成大量氣流主要氣流。主要流動和周圍空氣的結合成高速度’和高流量的氣流從空氣放大器中心處排出 EXAIR 空氣放大器(空氣吸排氣)就是簡單、低成本輸送空氣、煙霧及微粒物，空氣放大器(空氣吸排器)是使用柯達效應(Coada Effects)，此一原理是流體最基本原理，來誘導周圍的空氣流動，只要使用微量的壓縮空氣當做力，空氣放大器將誘導周圍的空氣來產生大流量及高流速的輸出流量。安靜、高效率的EXAIR 空氣放大器將製造輸出流量到消耗壓縮空氣量的20 倍。空氣放大器沒有活動的元件，確保免維修，不需電力，流量、真空度及流速是很容易控制。倘若調整間隙的大小，將可增加輸出流量，若調整壓力源的壓力將減少輸出流量。真空及空氣的排放端可做另一種輸送的應用。

EXAIR 管式真空器的工作原理 How Line Vac Works

2015-12-25

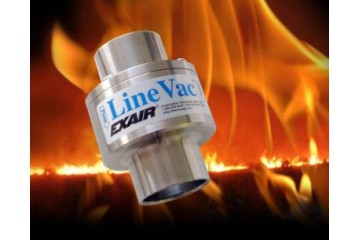

EXAIR 管式真空器的工作原理 How Line Vac Works EXAIR 管式真空器是從料斗加載到纖維張力去除廢料的任務是非常理想解決方案。EXAIR 管式真空器是以壓縮空氣為動力提供所有工業界解決方案。它們的高輸出流量，光滑喉部直徑使它非常適合長距離輸送大量的材料。管式真空器是沒有活動部件，不使用電動馬達，確保免維護運行。標準管式真空器的設計具有光滑的外徑能輕鬆放入標準管子和管道尺寸。 EXAIR 牙口管式真空器有標準NPT螺牙，可以輕鬆地連接到標準的管道（最多可達2"NPT）。 EXAIR 高動力管式真空器可以輸送更大的材材料至更長的距離（包括磨料）。 EXAIR 管式真空器的工作原理 How it works: （1）乾燥壓縮空氣流入進氣口。（2）進入充滿氣體的環形的增壓室。（3）然後它注入到管式真空器的喉部直接通過噴嘴。（4）這些的抽射空氣在吸入口產生真空來吸取原物料（5）加速管式真空器排出端的氣體流動，用於輸送原物料至垂直或水平距離。

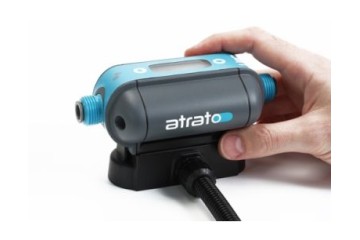

TITAN超聲波流量計的實驗室測試 Ultrasonic Flowmeter for Laboratory Testing

2015-12-22

TITAN超聲波流量計的實驗室測試 Ultrasonic Flowmeter for Laboratory Testing TITAN Atrato 超聲波流量計設計用於處理自層流向紊流較低的流量，並從粘度上沒有很大程度影響，從TITAN 製造出 Atrato 超聲波流量計是實驗室測試應用的理想工具。 TITAN Atrato 超聲波流量計是沒有扭曲的流動路徑和改善先前設計缺點真正的內部流動非侵入式流量計。可選購60°C和110°C的溫度和壓力30Bar(g)的型號 - TITAN Atrato超聲波流量計使用'飛行時間，飛行“超聲波技術，可使它們能夠感測寬廣的流量與超過範圍其精確度高於讀數的±1.0％。堅固耐用，清潔PEEK結構的孔徑，使得TITAN Atrato超聲波流量計的流量範圍非常廣泛，實驗室應用的低流量是非常理想的量測工具，實驗之間的清洗很非常容易。 TITAN Atrato超聲波流量計的軟件藉由電腦使數據記錄下來。隨著功能並提供監測，報告和流量數據管理 - TITAN Atrato超聲波流量計的軟件提實驗和可靠的替代限制和昂貴的人工測量的連續畫面。使用者可從廣泛的多功能和時間區間上存儲其結果來進行選擇。流數據集儲存為csv文件來直接導入到廣泛的程式作為可以日後操作和分析。

EXAIR 1/4"NPT內部混合偏轉扇形霧化噴嘴

2015-12-16

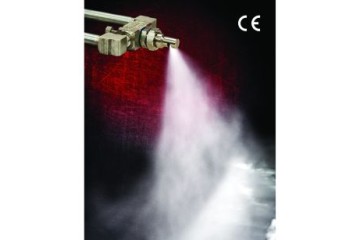

EXAIR 1/4"NPT內部混合偏轉扇形霧化噴嘴 EXAIR 1/4"NPT內部混合偏轉扇形霧化噴嘴來霧化流體和噴霧與噴嘴以直角的方向。當安裝和工作區是有限的狹小空間，這二流體噴嘴允許噴霧到放置需要精確的地方時。這些二流體噴嘴是理想的塗覆外殼和管道系統的內部。他們結合液體和壓縮空氣空氣帽來產生霧化液體的微細的水霧，而且是非常容易地調整，以滿足您的應用需求。這些二流體噴嘴提供液體流量從每小時1.8至6.9加侖。 EXAIR 二流體霧化噴嘴，可以塗覆，冷卻，熱處理和塗漆的各種使用壓縮空氣和液體粘度高達300厘泊的產品。它們通常用於與水，輕質油，防銹劑，化學品，塗料，染料等。這些二流體霧化噴嘴是不銹鋼結構增加了耐用性和耐腐蝕性。 EXAIR 二流體霧化噴嘴可選購1/4"NPT和1/2"NPT連接和各種尺寸和形狀，以滿足您的需求。所有型號都可以調整，EXAIR 原廠提供5年保固，並符合CE標準。

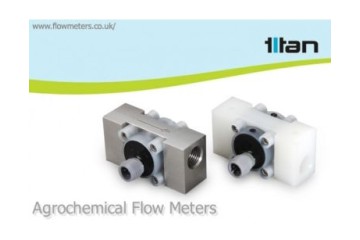

TITAN 900系列葉輪式流量計和OG系列橢圓齒輪式 - 流量計流量計記錄農藥使用量 Flow Meters Record Use of Agrochemicals

2015-12-16

TITAN 900系列葉輪式流量計和OG系列橢圓齒輪式 - 流量計流量計記錄農藥使用量 Flow Meters Record Use of Agrochemicals TITAN 報告如何成為農藥專家–儲存穀物防護有限公司(簡稱SCCL)（www.storedcrop.co.uk）已經標準化的TITAN 900系列和OG系列流量計準確記錄使用量低的受管制化學品。衛生和消除害蟲和真菌的是在生長和大量貯存的農作物是現代農業的一大難題。從用於食品生產的建立通過大量存儲產品清潔度的筒倉是對於確保產品的質量。甚至當生產正投入儲存的各種化學品的應用並擴展了產品的壽命。SCCL公司產生“灰霧”這些空間的一個系統，具有非常微細的霧以確保整個體積塗覆有適當化學藥品。該公司已經開發了自己的設備和方法，確保一個治療比傳統更好的方法。這些化學物質往往是管制物品，並嚴格控制申請量是至關重要的。近15年來該公司一直使用TITAN 流量計進行化學的使用量的記錄。在目前這一代的養護有限公司生產的設備分配化學品的使用量是使用TITAN 900系列微型渦輪流量計記錄。這些流量計整合到面板流量顯示器來可重新設置的顯示器上記錄總累積量。以這種方式，機器操作的方式是可以檢查所需的劑量是為用於確保這些管制化學品安全疏散的抗化學實際用量的區域。為了確保一致可靠的測量，SCCL公司生產的設備內部校準流量試驗台採用TITAN高度精確的橢圓齒輪（OG系列）流量計。

在這篇文章中，我們來看看TITAN 如何決定流量計重複性 In this article we look at how flow meter repeatability is determined at Titan.

2015-12-16

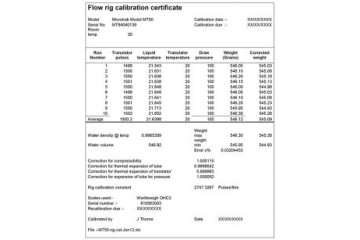

這篇文章中，我們來看看TITAN 如何決定流量計重複性 In this article we look at how flow meter repeatability is determined at Titan. 流量測量性能的關鍵取決於流量計的重複性。如果沒有一個重複的傳感器不能有好的性能表現。你的流量計參考標定必須要具有良好的重複性。TITAN 流量計試驗台是基於活塞驗證器。這些類似於液壓油缸與在活塞上的線性編碼器。空氣用來推動活塞和流體通過流量計而位移回貯槽。流體的體積編碼器的數字代表了流量試驗台的重複性 - 或通俗地說流量計重複性。 TITAN 流量計重複性：典型的流動鑽機校準證書在校準證書的水的重複性繪製質量和尺寸一起為±0.03204453％。製造商指定鑽機 - 或流量計的重複性為±0.05％。因此，對於所有其它操作，這是不確定性。流量計的重複性不能重新編碼任何比這更好的，即使它是完美的。對於生產流量計標定我們設定流量試驗台在±0.1％，其中同意只接受連續的結果。如果讀數不接受的流量計拒絕和重建。下面是一系列的結果顯示出操作以檢查重複性若干點和顯示採取不同脈衝數的重要性在500個脈衝。我們正在接近流量試驗台實現的可重複性。流量從每分鐘0.596到0.604升變化不大，但由於我們記錄到每升脈衝，這是一個線性傳感器二階影響。這個例子是從TITAN Atrato 超聲波傳感器採樣時間的約25毫秒，以便試圖測量僅6個脈衝將給予很差的重複性，每個成功的測量是僅略微不同。
